Kao dobavljača prigušivača vlakana, često me pitaju o različitim oblicima pakiranja ovih bitnih optičkih komponenti. U ovom postu na blogu istražit ću različite oblike pakiranja vlaknastih prigušivača, njihove karakteristike i primjene.
1. Uvod u fiber atenuatore
Svjetlovodni prigušivači koriste se za smanjenje snage optičkog signala u svjetlovodno-optičkom komunikacijskom sustavu. Oni su ključni za održavanje odgovarajuće razine signala, sprječavanje prekomjernog pojačanja i osiguravanje stabilnosti i točnosti prijenosa podataka. Postoje različite vrste prigušivača vlakana na temelju njihovih principa rada, kao što su fiksni prigušivači, varijabilni prigušivači i stupnjeviti prigušivači. Međutim, u ovom ćemo se članku usredotočiti na njihove oblike pakiranja.
2. Uobičajeni oblici pakiranja vlaknastih prigušivača
2.1 Konektor - vrsta pakiranja

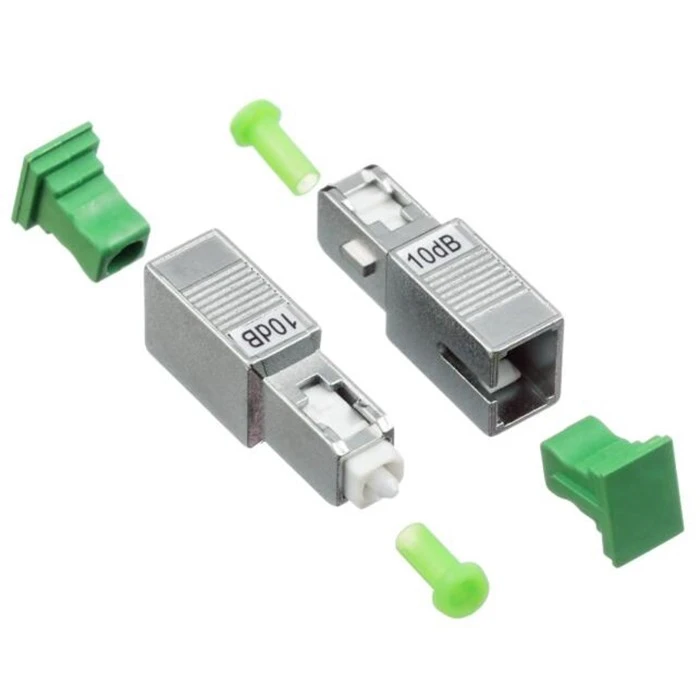

Svjetlovodni prigušivači konektorskog tipa najčešće su korišteni oblik pakiranja. Dizajnirani su za izravno umetanje u konektore za optička vlakna, baš kao i svaki drugi kabel za spajanje optičkih vlakana. Ova vrsta pakiranja je vrlo praktična jer se može jednostavno integrirati u postojeće optičke sustave bez potrebe za dodatnim koracima instalacije.
- FC optički prigušivač: FC (Ferrule Connector) je konektor s vijkom koji pruža stabilnu i pouzdanu vezu. FC optički prigušivači imaju široku primjenu u telekomunikacijama, podatkovnim centrima i drugim aplikacijama visoke pouzdanosti. TheFC optički prigušivačima mehanizam za spajanje s navojem, koji osigurava čvrsto prianjanje i minimizira gubitak signala zbog labavih spojeva. Dostupan je u različitim vrijednostima prigušenja, obično u rasponu od 1 dB do 30 dB, što korisnicima omogućuje odabir odgovarajuće razine prigušenja prema njihovim specifičnim zahtjevima.
- LC optički prigušivač: LC (Lucent konektor) je konektor malog oblika koji nudi povezivanje visoke gustoće. LC optički prigušivači obično se koriste u aplikacijama gdje je prostor ograničen, kao što su kompaktni podatkovni centri i brze Ethernet mreže. TheLC optički prigušivačima mehanizam za zatvaranje pritisni - povuci, što olakšava postavljanje i uklanjanje. Također pruža nizak uneseni gubitak i visok povratni gubitak, osiguravajući izvrsne optičke performanse.
2.2 Adapter - vrsta pakiranja
Svjetlovodni prigušivači tipa adaptera služe za spajanje dvaju optičkih konektora uz istovremeno prigušenje. Oni su u biti kombinacija prigušivača i optičkog adaptera. Ova vrsta pakiranja korisna je kada trebate spojiti dvije različite vrste konektora ili kada želite dodati prigušenje postojećem spoju.
Prigušivači tipa adaptera dostupni su u različitim konfiguracijama, kao što su FC - FC, LC - LC i FC - LC. Obično se koriste u opremi za testiranje optičkih vlakana, sustavima za nadzor mreže i drugim aplikacijama gdje je potrebna fleksibilnost u tipovima konektora.
2.3 Pregrada - Vrsta pakiranja
Svjetlovodni prigušivači pregradnog tipa dizajnirani su za montažu na ploču ili zid. Imaju jedan kraj koji je spojen na optički kabel unutar panela, a drugi kraj im je dostupan izvana. Ova vrsta pakiranja obično se koristi u telekomunikacijskim ormarima, regalima za podatkovne centre i drugim industrijskim aplikacijama gdje je potrebno upravljati velikim brojem optičkih veza.
Prigušivači pregradnog tipa pružaju uredan i organiziran način za ugradnju prigušivača od vlakana u ograničenom prostoru. Dostupni su u različitim vrstama konektora i vrijednostima prigušenja, što omogućuje jednostavnu prilagodbu prema specifičnim zahtjevima aplikacije.
3. Karakteristike i prednosti različitih oblika pakiranja
3.1 Konektor - vrsta pakiranja
- Jednostavnost instalacije: Prigušivači tipa konektora mogu se jednostavno umetnuti u postojeće konektore optičkih vlakana, slično patch kabelu. To ih čini vrlo prikladnima za brze instalacije i nadogradnje sustava.
- Kompatibilnost: Kompatibilni su sa širokim rasponom optičkih konektora, osiguravajući besprijekornu integraciju u različite optičke sustave.
- Prenosivost: Prigušivači tipa konektora mali su i lagani, što ih čini lakima za nošenje i korištenje u primjenama na terenu.
3.2 Adapter - vrsta pakiranja
- Fleksibilnost: Adapterski tip prigušivača omogućuje spajanje različitih tipova optičkih konektora, pružajući veću fleksibilnost u dizajnu sustava.
- Prostor - ušteda: Oni eliminiraju potrebu za dodatnim adapterima, smanjujući ukupni prostor potreban za optičke veze.
- Isplativo: Prigušivači tipa adaptera mogu biti isplativo rješenje kada trebate dodati prigušenje postojećem priključku bez zamjene cijelog konektora.
3.3 Pregrada - Vrsta pakiranja
- Organizacija: Prigušivači pregradnog tipa pružaju uredan i organiziran način za ugradnju prigušivača vlakana u ploču ili stalak. To olakšava upravljanje velikim brojem svjetlovodnih veza.
- Izdržljivost: Dizajnirani su za sigurno postavljanje na ploču, pružajući stabilnu i pouzdanu vezu. To ih čini prikladnima za industrijske primjene gdje vibracije i okolišni čimbenici mogu utjecati na performanse optičkog sustava.
- Instalacija visoke gustoće: Prigušivači pregradnog tipa mogu se instalirati u konfiguraciji visoke gustoće, omogućujući učinkovito korištenje prostora u podatkovnom centru ili telekomunikacijskom ormaru.
4. Primjena fiber atenuatora u različitim oblicima pakiranja
4.1 Telekomunikacije
U telekomunikacijskoj industriji, prigušivači vlakana koriste se za uravnoteženje jačine signala u mrežama optičkih vlakana na velikim udaljenostima. Prigušivači konektorskog tipa obično se koriste u opremi pretplatničkih prostorija (CPE) i opremi središnjih ureda, dok se prigušivači pregradnog tipa koriste u telekomunikacijskim ormarima i policama.
4.2 Podatkovni centri
Podatkovni centri zahtijevaju preciznu kontrolu razina optičkog signala kako bi se osigurao pouzdan prijenos podataka. LC optički atenuatori naširoko se koriste u podatkovnim centrima zbog svog malog oblika i povezivosti visoke gustoće. Prigušivači tipa adaptera također se koriste za povezivanje različitih vrsta opreme i za dodavanje prigušenja postojećim priključcima.
4.3 Ispitivanje i mjerenje optičkih vlakana
U aplikacijama za ispitivanje i mjerenje optičkih vlakana koriste se sve vrste prigušivača vlakana. Prigušivači konektorskog tipa koriste se za ispitivanje performansi optičkih komponenti, dok se prigušivači tipa adaptera i pregradnog tipa koriste u opremi za testiranje i sustavima za nadzor mreže.
5. Zaključak
Zaključno, oblik pakiranja vlaknastog prigušivača igra presudnu ulogu u njegovoj primjeni i izvedbi. Tip konektora, tip adaptera i tip pregrade su tri glavna oblika pakiranja, svaki sa svojim karakteristikama i prednostima. Kao aSvjetlovodni prigušivačdobavljača, nudimo širok raspon prigušivača vlakana u različitim oblicima pakiranja kako bismo zadovoljili različite potrebe naših kupaca.
Ako su vam potrebni prigušivači vlakana ili imate bilo kakvih pitanja o njihovim oblicima pakiranja i primjeni, slobodno nas kontaktirajte radi daljnjeg razgovora i nabave. Posvećeni smo pružanju visokokvalitetnih proizvoda i izvrsne korisničke usluge.
Reference
- "Sustavi komunikacije s optičkim vlaknima" Govinda P. Agrawala
- "Tehnologija optičkih vlakana: principi i primjena" Johna M. Seniora
